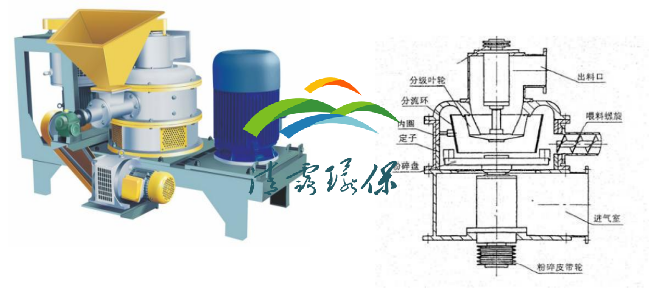

機(ji)體內腔為圓筒形(xing)，由(you)一環形(xing)將其分(fen)為上下兩部(bu)(bu)份(fen)(fen)(fen)，下部(bu)(bu)份(fen)(fen)(fen)為進氣室(shi)，上部(bu)(bu)份(fen)(fen)(fen)由(you)分(fen)流環分(fen)隔成粉(fen)碎(sui)(sui)室(shi)和分(fen)級(ji)室(shi)。粉(fen)碎(sui)(sui)室(shi)由(you)粉(fen)碎(sui)(sui)盤(pan)和襯(chen)套(tao)組(zu)成，用來將物(wu)料擊碎(sui)(sui)細粉(fen)，分(fen)級(ji)室(shi)由(you)分(fen)級(ji)葉輪組(zu)成，能把細粉(fen)分(fen)成粒度達標品和未達標品兩種規格， 達標品經出料管吸出，未達標品沿分流環內壁回落到粉碎室，繼續粉碎，直到達標為止。分級葉輪的轉速可調，用以調節產品粒度。喂料螺旋裝置在機體內側壁，用來把物料送入粉碎室，其轉速亦可調整，以控制不同的喂料量。

1磨機技術參數

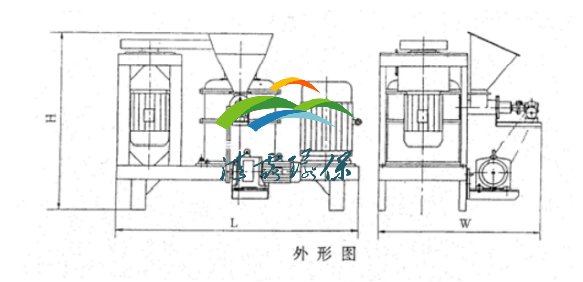

2外形尺(chi)寸(cun)

W=1100;H=1270;L=1850

3機器結構(gou)

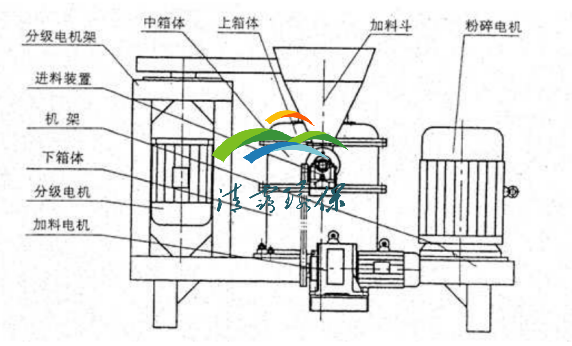

磨(mo)粉機(ji)(ji)主要由機(ji)(ji)架(jia)、分級電機(ji)(ji)架(jia)、上箱(xiang)(xiang)體、中箱(xiang)(xiang)體、下(xia)箱(xiang)(xiang)體、進料裝(zhuang)置(zhi)、分

級電機、粉碎總成、分級總成等部件(jian)組成。

3.1、粉(fen)碎(sui)盤轉動(dong)(dong)是靠粉(fen)碎(sui)電(dian)機(ji)通(tong)過(guo) V 型(xing)三(san)角帶(dai)(dai)(dai)帶(dai)(dai)(dai)動(dong)(dong)粉(fen)碎(sui)主(zhu)軸(zhou)來(lai)獲得，分級(ji)(ji)機(ji)的(de)轉動(dong)(dong)是靠分級(ji)(ji)電(dian)機(ji)通(tong)過(guo) V 型(xing)三(san)角帶(dai)(dai)(dai)（聯軸(zhou)器）帶(dai)(dai)(dai)動(dong)(dong)分級(ji)(ji)主(zhu)軸(zhou)來(lai)獲得，分級(ji)(ji)輪與粉(fen)碎(sui)盤的(de)旋轉方向相反。三(san)角帶(dai)(dai)(dai)的(de)松緊是由漲緊螺栓調整(zheng)電(dian)機(ji)與主(zhu)機(ji)的(de)中心距(ju)，使(shi)三(san)聯單角帶(dai)(dai)(dai)松緊適(shi)度。

3.2、粉碎總成(cheng)、分級總成(cheng)。

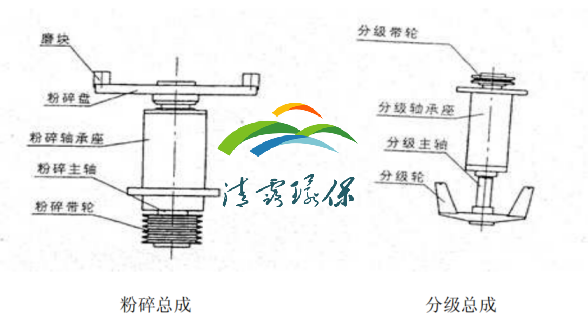

粉(fen)碎(sui)總成(cheng)主要(yao)由粉(fen)碎(sui)主軸(zhou)(zhou)、粉(fen)碎(sui)軸(zhou)(zhou)承(cheng)座、軸(zhou)(zhou)承(cheng)、粉(fen)碎(sui)盤、磨(mo)塊(kuai)(kuai)、三角帶(dai)輪等(deng)部件組成(cheng)。分(fen)級總成(cheng)主要(yao)由分(fen)級主軸(zhou)(zhou)、分(fen)級軸(zhou)(zhou)承(cheng)座軸(zhou)(zhou)承(cheng)、分(fen)級葉輪、三角帶(dai)輪（聯(lian)軸(zhou)(zhou)器）等(deng)部件組成(cheng)。分(fen)級葉輪、粉(fen)碎(sui)盤裝上磨(mo)塊(kuai)(kuai)后均作精密(mi)動(dong)平衡校驗，其精度為 G16。分級葉輪的轉速能在不停機的情況下在一定范圍內可自由調整，使分級后的產品達到理想的細度。

4進料裝置

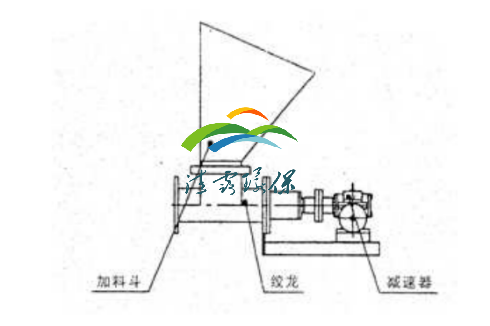

進料裝置主要由料斗、絞龍(long)、加料電機、減速箱等零部件組成。進料多少可調整加料電機轉速來(lai)獲得(de)，使主電機的負荷基(ji)本處在(zai)額定負荷范圍內(nei)工作。

5設備安裝(zhuang)

由于分(fen)(fen)級葉輪和粉碎盤組件經(jing)過動平衡校驗合格后方可(ke)整(zheng)機(ji)裝配(pei)，故運轉(zhuan)時產生的(de)振動很小。整(zheng)機(ji)不需要打基礎和用地(di)腳螺栓來安裝。機(ji)架(jia)只須(xu)放置于水平地(di)上即可(ke)。或用防震墊支承。電控柜位置與主(zhu)機(ji)不宜過遠(yuan)，這樣既可(ke)觀察主(zhu)電機(ji)的(de)負荷，又可(ke)在(zai)萬一發生危(wei)險(xian)時及(ji)時切斷(duan)電源。主(zhu)機(ji)、進(jin)料裝置的(de)絞龍及(ji)分(fen)(fen)級葉輪的(de)轉(zhuan)向(xiang)都符合要求后，管道及(ji)除塵系統、集料也準備完畢，便可(ke)開機(ji)試(shi)車。
