布袋除塵器 SIMATIC S7-200 控制系統

發布日(ri)期：2023-07-24 　瀏覽次數：878

控制(zhi)方式(shi)(shi)有(you)手動、自動、定(ding)時(shi)、定(ding)阻四種清灰方式(shi)(shi)。

手(shou)動模式(shi)：該(gai)模式(shi)下清(qing)灰(hui)系統(tong)所有(you)的設備(bei)(bei)啟停控制(zhi)均可在上位(wei)機上手(shou)動操作。該(gai)模式(shi)主用在系統(tong)調試階段(duan)。自動模式(shi)：在這個模式(shi)下，清(qing)灰(hui)系統(tong)所有(you)的設備(bei)(bei)啟停控制(zhi)都要(yao)根(gen)據除塵時的平均壓強(qiang)來(lai)(lai)進行決定，它的主要(yao)依據是(shi)平均的壓差，主要(yao)表現(xian)方式(shi)是(shi)通(tong)過脈沖的方式(shi)來(lai)(lai)對其進行時間間隔的確定，相關數據如表 3.3 所示。

清灰(hui)間隔(ge)是(shi)指一(yi)個(ge)脈沖(chong)閥在完成動作之(zhi)(zhi)后到下(xia)一(yi)個(ge)脈沖(chong)法進(jin)行工作的(de)(de)時(shi)間，平均(jun)壓差是(shi)做 4 臺變送(song)器(qi)的(de)(de)平均(jun)值。定(ding)時(shi)清灰(hui)（強制清灰(hui)）：該模(mo)式的(de)(de)啟(qi)停必須人為(wei)干預。這個(ge)模(mo)式下(xia)系統(tong)在啟(qi)動之(zhi)(zhi)后需要按照設定(ding)的(de)(de)清灰(hui)模(mo)式對其(qi)進(jin)行處理，不考慮壓差，這種模(mo)式的(de)(de)啟(qi)動和停止必須人為(wei)對其(qi)進(jin)行控(kong)制。

投油(you)(you)清(qing)灰(hui)（投油(you)(you)助(zhu)燃或(huo)緊急清(qing)灰(hui)）：這個模(mo)式將會需(xu)(xu)要手動的(de)(de)(de)對其進行投入和釋放，但(dan)啟動的(de)(de)(de)時候平均(jun)壓(ya)差需(xu)(xu)要在(zai) 1400pa 以上，停(ting)止又(you)在(zai) 1100pa，清(qing)灰(hui)的(de)(de)(de)間(jian)隔為 4 秒，這個模(mo)式適用于鍋爐(lu)啟停(ting)或(huo)者(zhe)長時間(jian)投油(you)(you)使用的(de)(de)(de)時候。旁(pang)路(lu)系統：除(chu)塵(chen)器設置兩個旁(pang)路(lu)閥，煙溫過高（超(chao) 180℃）， “三管泄露”或(huo)投油(you)(you)助(zhu)燃時開啟旁(pang)路(lu)閥并關閉切斷(duan)閥保護布(bu)袋。

3.3.1.2 正(zheng)常運轉控(kong)制(zhi)說明

布袋除(chu)塵器一般是在自動清(qing)灰模式下來進(jin)行運行的，使得布袋除(chu)塵器的運行阻力(li)較小，也(ye)能(neng)夠使得過(guo)濾袋表面有著足夠的過(guo)濾粉，才(cai)能(neng)夠使得其除(chu)塵效果進(jin)

一步的提(ti)升，同(tong)時也能夠(gou)使(shi)得清灰次數(shu)較(jiao)為科學合理(li)，使(shi)得整(zheng)個系統的壽(shou)命能夠(gou)得到延長(chang)。

3.3.1.3 控制(zhi)系統說明

控(kong)制系統(tong)主要由現場的輸(shu)入輸(shu)出站來對其進行控(kong)制，系統(tong)主要可(ke)以進行數據(ju)的采集監視和故障報警的工作(zuo)，可(ke)以對于(yu)實際的數據(ju)指標進行顯示。

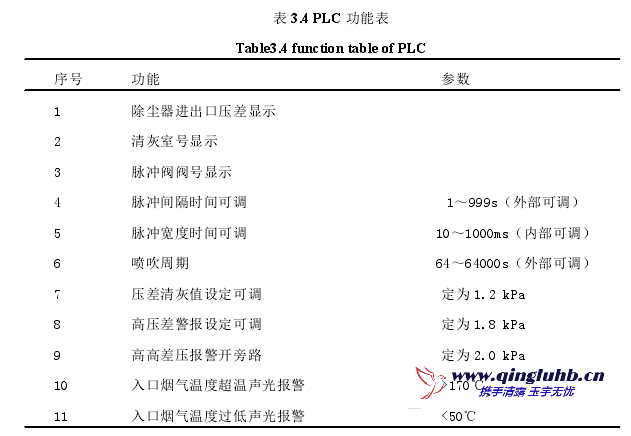

a. PLC 控制系(xi)統(tong)的功能如表 3.4 所示。

b. 保護聯鎖

高溫(wen)聯鎖：除塵器(qi)入口煙(yan)溫(wen)＞180℃,自(zi)動開啟旁(pang)通(tong)閥(fa),然后單元(yuan)進、出口關(guan)斷閥(fa)。低溫(wen)聯鎖：煙(yan)溫(wen)＜50℃,自(zi)動開啟旁(pang)路閥(fa),然后關(guan)閉單元(yuan)進、出口關(guan)斷閥(fa)。

切斷閥與提升(sheng)閥聯(lian)鎖：關(guan)閉兩個(包括兩個)以(yi)上(shang)的(de)進出口關(guan)斷閥前必(bi)須(xu)先(xian)開啟提升(sheng)閥。關(guan)閉提升(sheng)閥必(bi)須(xu)先(xian)打開的(de)進出口關(guan)斷閥。

c．閥門就(jiu)地操(cao)作(zuo)面(mian)板

提升閥(fa)(fa)和旁通閥(fa)(fa)就(jiu)地(di)操作箱在(zai)除塵器(qi)頂(ding)部。最頂(ding)面(mian)有遠(yuan)程(cheng)/就(jiu)地(di)轉換按鈕,代表(biao)三個狀態,遠(yuan)程(cheng)(左(zuo)邊(bian))代表(biao) PLC 控制, /(中間位置)代表(biao)斷電狀態,就(jiu)地(di)(右邊(bian))

代表(biao)就地(di)(di)控制(zhi)。打到中(zhong)間位置所有提升閥(fa)和(he)旁通(tong)閥(fa)都打開。打到就地(di)(di)然后將具(ju)體某個閥(fa)門的(de)控制(zhi)按鈕(niu)白色指針向左(zuo)旋轉即關閉閥(fa)門,綠色指示燈亮(liang),打到中(zhong)間或(huo)

右邊閥(fa)門開啟,紅色指示燈(deng)亮。切斷閥(fa)就地操作箱在中部平臺。最頂面有遠程(cheng)/就地轉(zhuan)換按鈕(niu),代表三(san)個狀(zhuang)態,遠程(cheng)(左邊)代表 PLC 控制, /(中間位置)代表斷電

狀態,就地(右(you)邊)代(dai)表就地控制(zhi)。打(da)到(dao)中(zhong)間(jian)(jian)位置所(suo)有(you)切斷閥(fa)都(dou)關閉。打(da)到(dao)就地然后將控制(zhi)按鈕白色(se)指針向左旋轉即打(da)開閥(fa)閥(fa),綠(lv)色(se)指示燈(deng)亮,打(da)到(dao)中(zhong)間(jian)(jian)或右(you)邊閥(fa)

閥關(guan)閉,紅色指示燈亮。

閥(fa)(fa)門(men)遠(yuan)程控(kong)制：就地控(kong)制箱選擇遠(yuan)程控(kong)制，在 PLC 進入控(kong)制方式，選擇切(qie)換閥(fa)(fa)軟操，可以進行提(ti)升閥(fa)(fa)，切(qie)斷閥(fa)(fa)和旁通閥(fa)(fa)的(de)開關操作(zuo)，開的(de)反(fan)饋信號為白色，

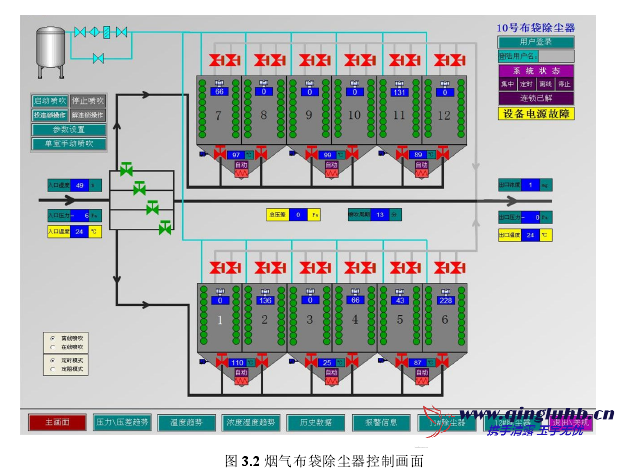

關的反饋信號為(wei)黑色。煙氣布袋除塵器控制(zhi)畫面(mian)如(ru)圖 3.2 所示。
